FILTERINSTALLATION
Austauschbarer Tischfilter (BTR)

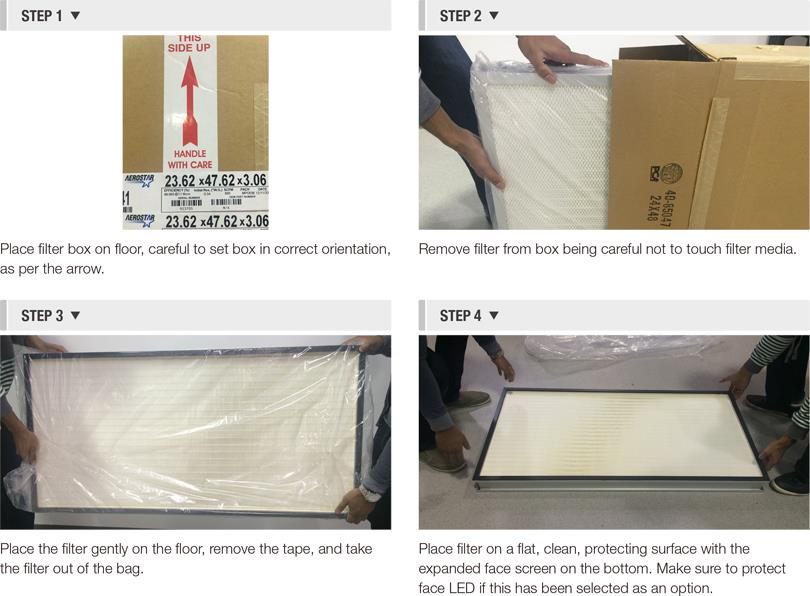

HINWEIS: Es ist äußerste Vorsicht geboten, um den Kontakt mit Filtermedien zu vermeiden. Das Berühren von Filtermedien führt zu einem Filterfehler. Filter können während der Installation oder während der Dichtheitsprüfung beschädigt werden. Die von SAF gelieferten Filter wurden zu 100% geprüft und vom Hersteller als frei von Erkennungen und Undichtigkeiten zertifiziert. SAF übernimmt keine Verantwortung für Schäden, die nach dem Versand auftreten, sei es durch Transport, Handhabung oder Installation, und ersetzt keine Filter im Rahmen unserer Standardgarantie.
HINWEIS: Bei Bestellung mit Filter- oder Motor-LED-Anzeige die Anweisungen zur LED-Installation befolgen, die gleichzeitig mit der Filterinstallation durchgeführt werden müssen.
Optionales Zubehör
Aerosol-Probenanschluss, statischer Anschluss und Aerosol-Injektionsanschluss (INJ)
SCHRITT 1: Wenn das Gerät einen raumseitigen herausnehmbaren Filter hat, entfernen Sie die perforierte Fläche der Diffusoren, indem Sie die Befestigungselemente mit der viertel Umdrehung festhalten.
HINWEIS: Sicherheitskabel werden an der Diffusorfläche angebracht. Es ist jedoch darauf zu achten, dass die Diffusorfläche nicht schwingt und niemanden verletzt.
Wenn die Einheit auf dem Tisch abnehmbar ist, fahren Sie mit dem nächsten Schritt fort.
SCHRITT2: Entfernen Sie den Gewindestopfen für den ATS-Anschluss mit einem 5/16 "Sechskantschraubendreher.
SCHRITT 3: Setzen Sie die Aerosol-Testarmatur oder den Adapter (der Aerosol-Injektionsanschluss hat ein 3/8 "NPT-Innengewinde) in den Aerosol-Injektionsanschluss ein.
HINWEIS: Ein Adapter / Test-Fiffing, der länger als 1,5 Zoll und / oder breiter als 1 Zoll ist, passt nicht.
SCHRITT 4: Injizieren Sie das Aerosoltestmittel und messen Sie die Partikelanzahl gemäß den örtlichen Vorschriften.
HINWEIS: Der Aerosol-Probenanschluss kann zur Messung der Partikelanzahl in Aufwärtsrichtung verwendet werden.
SCHRITT 5: Trennen Sie die Testausrüstung und stecken Sie die Stecker in die Anschlüsse für statischen Druck (falls zutreffend) und Aerosolinjektion. Installieren Sie den Diffusor wieder (falls zutreffend).
Wenn die Sicherheitskabel beim Entfernen des Gesichts ebenfalls abgezogen wurden, müssen sie wieder angebracht werden. Beim Wiedereinsetzen des Gesichts muss darauf geachtet werden, dass die Sicherheitskabel in die Platte gesteckt werden, ohne den Filter zu beschädigen.
HINWEIS: Der Luftstrom und die Aerosolchallenge-Konzentration sollten während des Tests gleichmäßig gehalten werden. Bei Bedarf können während des Tests statischer Druck und Konzentrat über den statischen Druckanschluss gemessen werden, um Durchfluss und Konzentration zu überprüfen.
In TABELLE II sind einige mögliche Probleme aufgeführt, die während der Dichtheitsprüfung auftreten können. Diese Tabelle dient als Kurzanleitung zur Fehlerbehebung und erhebt keinen Anspruch auf Vollständigkeit. Alle örtlichen und geltenden Vorschriften sind zu beachten.
TABELLE II: LECKTESTERGEBNISSE UND MÖGLICHE LÖSUNGEN
| Anzeige | Modus | Angebot |
| Leckage am Umfang des Filters. | Unsachgemäße Filterinstallation. | Entfernen Sie den Filter vorsichtig, vergewissern Sie sich, dass die Geldichtung intakt und unbeschädigt ist, und setzen Sie den Filter vorsichtig wieder in den Messerkantenrahmen ein und rasten Sie ihn ein. |
| Lochblende im Filter festgestellt. | Unsachgemäße Behandlung von Filtern / Schäden während der Installation | Der Filter kann von einem ausgebildeten Techniker repariert werden. |
| Leckage am Umfang der Gebläsefiltereinheit. | Unsachgemäße Abdichtung zwischen Gerät und Deckenkammer. | Überprüfen Sie die Dichtung zwischen Gerät und Deckenkammer und dichten Sie sie nach Bedarf ab. |
| Der Partikelzähler piept an mehreren Stellen, auch außerhalb des Filterbereichs. | Mögliche Leckage durch benachbarte Leuchten, Fiffusoren und / oder Deckenverkleidungen. | Isolieren Sie die Einheit durch Platzieren von Carboard oder Blech, um vertikale "Wände" zu schaffen, die sich 2 Fuß unter der Deckenebene erstrecken. Wenn der Filter durchläuft, muss möglicherweise das angrenzende Licht, der Diffusor und / oder die Abdeckplatte abgedichtet werden. |
